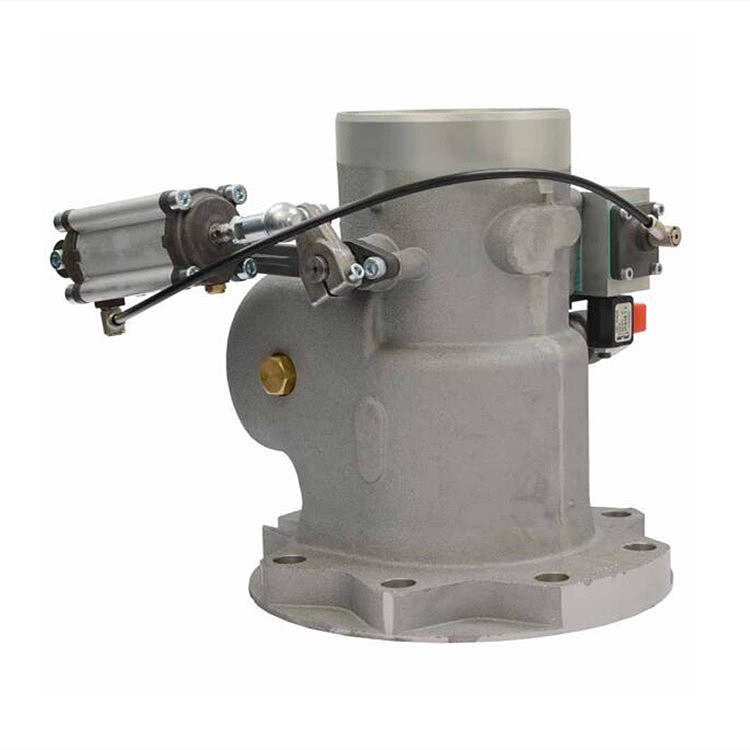

HOERBIGER進氣閥HDK 200

通過集成的無回流功能控制進水流量，安裝在空氣過濾器和空氣末端吸氣法蘭之間的進氣管上。請按照壓縮機制造商的說明進行維護。直通閥配有蝶式控制盤和擺動式止回閥，用于兩點或無級流量控制。蝶形控制盤的由伺服氣缸驅動，調節模式為開/關或無級；擺動式止回閥當氣流停止時，吸氣管路自動快速關閉，不受任何其他組件的影響。

通過集成的無回流功能控制進水流量

安裝在空氣過濾器和空氣末端吸氣法蘭之間的進氣管上

蝶閥由伺服氣缸驅動

調節模式為開/關或無級

擺動式止回閥

范圍 A（ΔP 0.003 至 0.020 bar；0.044 至 0.290 psi）：便攜式壓縮機，從滿負荷到空轉可實現無級容量控制

范圍 B（ΔP 0.003 至 0.018 bar；0.044 至 0.261 psi）：固定式壓縮機，從滿負荷到低負荷（約 70 %）無級控制，低空氣需求時兩點控制

范圍 C（ΔP 0.001 至 0.018 bar；0.0415 至 0.261 psi）：兩點控制，滿負荷或空轉均可

閥門有常閉和常開兩種，也可提供純無回功能

可選附加閥用于調節圈：比例控制器、放氣閥 (VVF 包括電磁閥)

產地：奧地利

公稱直徑：200 毫米

類型：H_G 用于吸氣控制閥關閉時啟動；H_O 用于吸氣控制閥打開時啟動

Max工作壓力：16 barg；232 psig

溫度范圍：-20 至 +120 ℃；-4 至 +248 ℉

Kv 值：940 m³/h

連接：可根據要求在非回流閥上方和/或下方增加接口

安裝：水平方向（+/- 30°）的進氣端法蘭

伺服氣缸：可提供不同信號水平的彈簧

氣動控制信號：Max 13 barg；Max. 190 psig

控制信號電：24、110、120、230、240 VAC；12、24、72-74 VDC

介質：過濾的含油壓縮空氣

壓縮空氣質量符合標準：DIN ISO 8573-1，5 級

材料：鋁合金、鋼（不銹鋼）、黃銅、FKM、PTFE

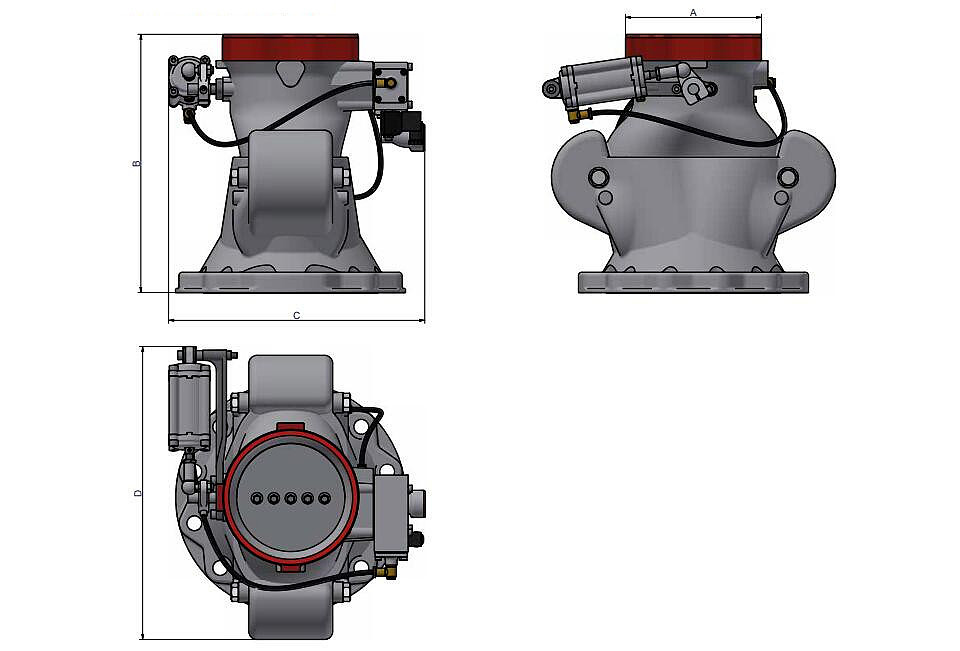

過濾器直徑 A：230 毫米；9.0 英寸

總高度 B：435 毫米；17.1 英寸

總寬度 C：435 毫米；17.1 英寸

總深度 D：496 毫米；19.5 英寸

重量：37 kg

適用于噴油、噴水式螺桿壓縮機
