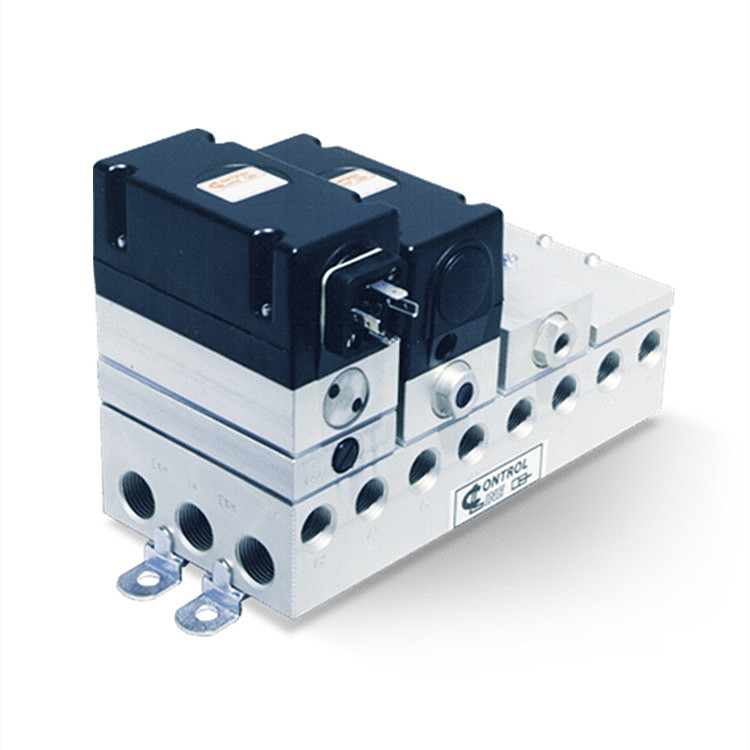

CONTROL LINE閥組CMX2

閥組允許集中放置控制閥，簡化管道并降低安裝成本。閥門和閥組可以分裝，并作為一個完整的單元化控制裝置放置在產品中，從而節省了單獨安裝閥門所需的時間和人力。CMX 系列閥組采用堅固耐用的一體式擠壓鋁結構，有 2 至 7 個站的型號可供選擇。CMX 閥組具有一個共用進氣口和兩個共用（捕獲）排氣口。當排氣介質須通過管道排出以避免污染周圍環境（如潔凈室）時，就需要使用捕獲排氣裝置。閥門安裝在兩個位置中的任意一個。電氣連接的位置可以通過在閥組上反轉閥門來改變。CMX 系列閥組可接受單或雙電磁閥和單或雙氣動 CM345 閥門的任意組合。閥組配有四個安裝支架和螺釘。

125 PSI 氣壓

4 通，2 位置，3/8 npt

單或雙空氣先導

單或雙電磁閥

直列安裝、支架安裝和多歧管安裝

堅固的機床質量和結構

• 閥門

C345-4A

C345-4E1 120/60

CM345-4E2-ll-39 24vdc

• 閥組

CMX2（兩站閥組）

CMX7（七站閥組）

8-39A （CMX 歧管封板）

封隔板，8-39A：該遮斷板既可用于暫停使用管理平臺，也可用于保留管理平臺以供將來使用。

安裝支架，8-45 A：安裝支架由兩個Z 型肩式安裝支架和兩個 5/16-18 x 3/8 長螺釘組成。支架和螺釘均為電鍍鋼。

速度控制器，代碼 74：該裝置與 CM345 系列歧管閥配合使用，可在兩種閥門操作模式下提供受控排氣流量。排氣口與歧管相連，可以捕捉。

插接式電氣連接器，CODE 39：這一可選的插接式電氣連接器簡化了接線并加快了安裝速度。用于單電磁閥或雙電磁閥的 HS-4 插座不隨代碼 39 提供，不包括電線。

產地：美國

125 PSIG 時的大氣流量：140 SCFM

壓力范圍：30 至 125 PSIG

電磁閥溫度范圍：-20 至 150 ℉

先導式溫度范圍：-20 至 180 ℉

操作速度：至 600 CPM

材料：鋁、壓鑄鋅、Delrin 不銹鋼、丁腈橡膠或氟橡膠

介質：空氣

潤滑：可用于所有型號

重量：2 磅 8 盎司

交流電壓：50 Hz，60 Hz雙頻率

電壓波動：線圈的設計服務電壓為額定電壓的正 10 %，負 15 %

引線：標準引線距線圈 24 英寸

100 psig 時的響應時間

交流打開：0.010

交流關閉：0.010

直流開：0.024

直流關閉：0.024

流量系數：CV = 1.1

半導體、農業、工業、船舶
